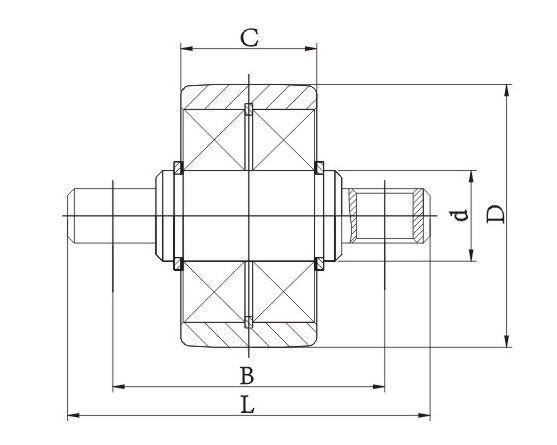

Con lăn bên xe nâng SRxxEx-x có vỏ

● Lựa chọn khe hở ổ trục của ổ trục xe nâng
Vòng bi trục xe nâng hầu hết là vòng bi lực hướng tâm, thường không yêu cầu khe hở dọc trục, nhưng khe hở hướng tâm phải có các yêu cầu nghiêm ngặt. Trong trường hợp bình thường, vòng bi có cấu trúc bóng rãnh sâu chọn "0 nhóm" hoặc "3 nhóm" khe hở, trong khi vòng bi lăn chủ yếu chọn khe hở "3 nhóm". (Tham khảo đến JB/T7360)

● Độ chính xác về kích thước và độ nhám bề mặt của ổ trục xe nâng
Vòng trong của vòng bi xe nâng phải khớp với trục. Dung sai và độ nhám thường được lựa chọn theo yêu cầu của vòng bi cấp PO. Các kích thước khác được xác định theo nhu cầu thực tế. Nói chung, dung sai của đường kính ngoài của vòng ngoài là "0/-0,10 mm" đến "0/-0,20 mm" và dung sai của chiều rộng vòng ngoài là ±0,20 mm đến ±0,30mm. (Liên quan đến JB/T7360)

● Lựa chọn nguyên tắc của trục trục xe nâng
Việc lựa chọn gối đỡ cột phải tuân theo các nguyên tắc sau:
① Xác định kích thước bên ngoài ổ trục theo kích thước kết cấu của cột nâng;
② Theo trọng tải của xe nâng, kết cấu bên trong được chọn với tham chiếu đến tải trọng tĩnh định mức của ổ trục;
③ Để ổ trục có đủ độ bền thì độ dày của vòng ổ trục phải được xem xét đầy đủ trong thiết kế;
④ Lựa chọn hợp lý độ cứng vật liệu ổ trục và kích thước lắp đặt.
