Bán sỉ OEM/ODM WDF-010-xx-x Vòng xoay tiếp xúc bốn điểm không có bánh răng

Trang chủ / Sản phẩm / Vòng bi xoay / WDF-010-xx-x Vòng xoay tiếp xúc bốn điểm không có bánh răng

WDF-010-xx-x Vòng xoay tiếp xúc bốn điểm không có bánh răng

Xử lý, lưu trữ và vận chuyển vòng bi xoay
1. Vòng bi xoay phải được nạp và dỡ cẩn thận.
2. Vận chuyển và bảo quản phải đặt nằm ngang, bảo quản phải đặt trong phòng khô ráo.
3. Việc nâng phải được thực hiện bằng vít vòng theo phương ngang. Không va chạm, đặc biệt là theo hướng xuyên tâm.
4. Bề mặt ngoài của ổ trục được phủ một lớp dầu chống gỉ và thời gian chống gỉ của nó thường là sáu tháng. Đối với những sản phẩm có thời gian bảo quản trên sáu tháng, phải thực hiện lại bao bì chống gỉ hoặc các biện pháp bảo quản khác.

Mẹo lắp đặt vòng bi xoay:
Giá đỡ lắp đặt và khớp nối thường có cấu trúc hình trụ, như minh họa trong hình dưới đây, với thành hình trụ thẳng hàng với tâm của rãnh bi ổ trục.


Mẹo lắp đặt vòng bi xoay:
Để ngăn chặn quá tải cục bộ của ổ trục xoay và đảm bảo hoạt động linh hoạt của nó, giá lắp đặt phải được xử lý để loại bỏ ứng suất bên trong sau tất cả các quy trình hàn, và mặt phẳng lắp đặt phải được gia công và độ phẳng của nó (bao gồm cả độ lệch góc của mặt phẳng ngang) sẽ được kiểm soát trong một phạm vi nhất định.
Giá trị cho phép của độ phẳng bao gồm cả độ lệch góc
Đường kính vòng tròn tâm đường bóng
DL(mm) 		Độ lệch mặt phẳng của giá lắp P(mm)
Loại bóng tiếp xúc bốn điểm một hàng Loại bóng hai hàng Loại con lăn chéo
~1000 0.15 0.2 0.1
> 1000-1500 0.19 0.25 0.12
> 1500-2000 0.22 0.3 0.15
>2000~2500 0.25 0.35 0.17
> 2500-4000 0.3 0.4 0.2
> 4000-6000 0.4 0.5 0.3
> 6000-8000 0.5 0.6 0.4

Lưu ý: Giá trị trong bảng là giá trị tối đa. Chỉ một đỉnh được phép đạt giá trị này trong khu vực 180° và tăng hoặc giảm ổn định trong khoảng 0°~90° ~180°. Không được phép tăng giảm để tránh tải cao điểm.
+86-513-80311111 / +86-15050632597
liên hệ với chúng tôi
TRƯỚC: WDC-010-xx-x Vòng xoay tiếp xúc bốn điểm không có bánh răng TIẾP THEO:WDA-011-xx-x Vòng xoay tiếp xúc bốn điểm với bánh răng bên ngoài
  • Thông số
  • Kích thước
  • Nhận Báo Giá Miễn Phí

mang

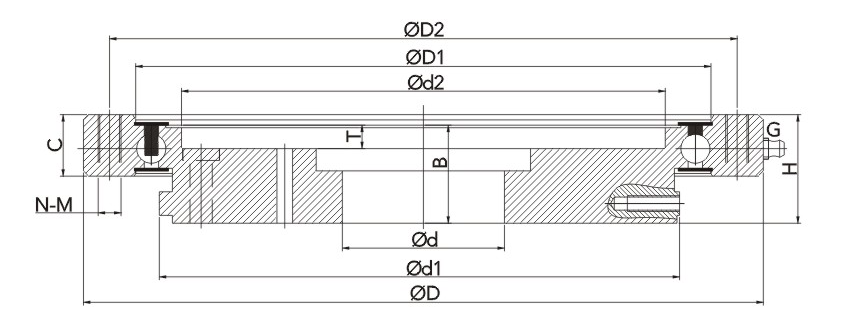

KHÔNG. 		Kích thước (mm) Cân nặng
(kg) 		Tham khảo KHÔNG.
d d1 d2 D D1 D2 C B H T N-M G
WDF-010-0200-01 50 198 154 250 214 230 24.2 39 40 6 6-M10 / 7.1 010.09.0200.A
WDF-010-0208-01 82.5 206 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.8 010.09.0208 A
WDF-010-0208-02 82.5 206 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.8 010.09.0208.A1
WDF-010-0199-01 70 197 186 260 214 240 24 29 29 9 6-M10 2-M8*1 7.6 010.11.0199.A
WDF-010-0199-02 70 197 186 260 214 240 24 29 29 9 5-M10/2-Φ10.5 2-M8*1 7.6 010.11.0199.B
WDF-010-0199-03 70 197 186 260 214 240 24 29 29 9 6-M10 2-M6*1 7.7 010.11.0199.D
WDF-010-0208-03 202 185 260 220 240 23.5 37.5 41.5 8 6-M10/3-M8 2-M6*1 5.4 010.11.0208.A
WDF-010-0208-04 82 203/202 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.7 010.11.0208.C
WDF-010-0208-05 62 202 185 260 220 240 23.5 17.5 23.5 8 6-M10 2-M6*1 5.4 010.11.0208.G
WDF-010-0208-06 82.5 203/202 190 260 220 240 25 21.5 26.5 8.5 6-M10 2-M8*1 5.8 010.11.0208.K
WDF-010-0208-07 82 202 186 260 220 240 24 20 24 10 6-M10 2-M8*1 5.7 010.11.0208.M
WDF-010-0208-08 82 202 185 260 220 240 23.5 18 23.5 9 10-M10 2-M6*1 5.6 010.11.0208.M1
WDF-010-0208-09 62 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.3 010.11.0208  M²
WDF-010-0208-10 82 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.2 010.11.0208.M3
WDF-010-0208-11 62 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.3 010.11.0208.M4
WDF-010-0208-12 82 203/202 190 260 220 240 23.5 21.7 25 8.5 6-M10 2-M8*1 5.6 010.11.0208 F
WDF-010-0208-13 82 202 190 260 220 240 23.5 22 25 9 6-M10 1-M6*1 5.6 010.11.0208.P1
WDF-010-0208-14 82 203/202 190 260 220 240 23.5 21.5 25 8.5 9-M10 2-Φ8 5.5 010.11.0208.R
WDF-010-0208-15 82 203/202 190 260 220 240 23.5 21.7 25 8.5 6-M10 / 5.6 010.11.0208.T
