Khi các thiết bị cơ học hiện đại tiếp tục phát triển theo độ chính xác cao, tải trọng cao và chuyển động phức tạp, hiệu suất của vòng bi xoay, như các thành phần chính để đạt được xoay vòng và định vị, ảnh hưởng trực tiếp đến độ tin cậy và hiệu quả của toàn bộ thiết bị. Đặc biệt là trong các lĩnh vực của robot công nghiệp, phát điện gió, hàng không vũ trụ và máy móc hạng nặng, các yêu cầu cao hơn được đặt trên khả năng chịu tải của vòng bi xoay.
Là một loại ổ trục nâng cao, Bánh răng có vòng xoay xuyên qua đã đạt được khả năng chịu tải tuyệt vời và độ cứng cao với thiết kế kết cấu độc đáo của nó, trở thành giải pháp ưa thích cho máy móc hiệu suất cao hiện đại. Bài viết này sẽ phân tích sâu sắc những lợi thế của cấu trúc này về khả năng chịu tải, tiết lộ các nguyên tắc kỹ thuật và hiệu suất thực tế của nó.
1. Nguyên tắc làm việc và lợi thế cấu trúc của cấu trúc con lăn chéo
1.1 Con lăn vượt qua là gì?

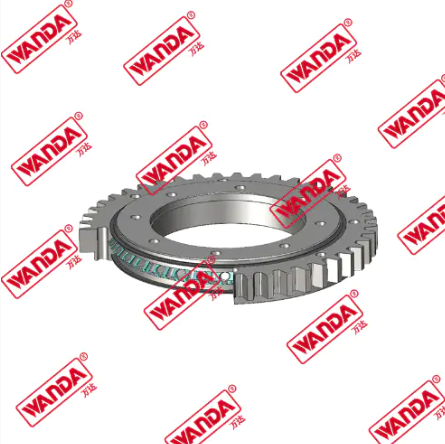

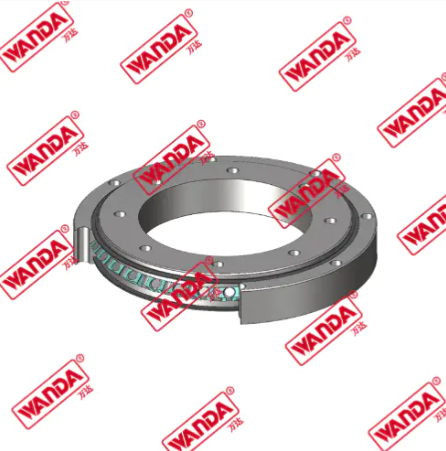

Con lăn chéo là một cấu trúc con lăn được sắp xếp đặc biệt, có nghĩa là các con lăn được sắp xếp theo cách chéo trong đường đua của vòng bi, nghĩa là các con lăn liền kề được sắp xếp vuông góc với nhau. Bố cục này cho phép các con lăn chịu được các lực xuyên tâm, trục và lật trong một mặt phẳng cùng một lúc.
Vòng bi lăn truyền thống thường được sắp xếp theo một hướng duy nhất và lực chủ yếu tập trung theo một hướng duy nhất, gây khó khăn cho việc phân phối tải đều. Cấu trúc con lăn chéo đạt được sự phân tán lực đa hướng bằng cách xen kẽ hướng của các con lăn, do đó cải thiện cân bằng tải và độ cứng tổng thể.
1.2 Đổi mới tải do sự sắp xếp chéo mang lại
Ưu điểm cốt lõi của sự sắp xếp chéo là:
Công suất lực đa hướng: Mỗi con lăn có thể chịu được tải trọng thẳng đứng, để ổ trục có khả năng tải kết hợp của tải trọng xuyên tâm và tải trọng trục.
Bề mặt lực được tăng cường: So với vòng bi con lăn truyền thống, sự sắp xếp chéo làm tăng diện tích tiếp xúc và cải thiện tính đồng nhất của phân phối tải.
Độ cứng nâng cao: Bởi vì các con lăn vuông góc với nhau, khả năng chống biến dạng của cấu trúc được cải thiện rất nhiều, giảm khả năng chạy và rung trong quá trình hoạt động.
Thiết kế này cho phép cấu trúc con lăn chéo có khả năng tải cao hơn và hiệu suất động tốt hơn trong cùng điều kiện kích thước.
1.3 Sự phối hợp chính xác của cấu trúc răng bên trong
Vòng bi xoay kiểu răng bên trong tích hợp cấu trúc bánh răng vào vòng bên trong, có tính đến cả chức năng truyền và hỗ trợ. Răng bên trong hợp tác với thiết bị truyền động để nhận ra việc truyền năng lượng quay, và bề mặt răng và công việc hỗ trợ con lăn đồng bộ để tăng cường tính ổn định của cấu trúc tổng thể.
Thiết kế của cấu trúc răng bên trong nhấn mạnh:
Độ chính xác của bánh răng phù hợp với sự sắp xếp con lăn để đảm bảo tính ổn định và hiệu quả của quá trình truyền.
Cường độ bề mặt răng và khả năng chịu lực tải của con lăn được cải thiện hiệp đồng để cải thiện khả năng chống va đập và khả năng chống mài mòn của hệ thống.
Cấu trúc ổ trục xoay kiểu răng bên trong đơn giản hóa hệ thống cơ học, giảm chuỗi truyền và cải thiện độ tin cậy tổng thể.
2. Cơ chế cốt lõi để cải thiện khả năng tải
2.1 Nguyên tắc phân tán lực của con lăn chéo
Ưu điểm lớn nhất của cấu trúc con lăn chéo là sự phân tán ba chiều của lực lăn:
Tải trọng tâm: Con lăn chia sẻ tải vuông góc với hướng của trục quay, hỗ trợ trọng lượng và áp suất bên ngoài của thiết bị.
Tải trọng trục: Tải theo hướng vuông góc với trục được chịu một cách hiệu quả bởi các con lăn được sắp xếp chéo để đảm bảo tính ổn định của thiết bị trong lực đẩy và kéo về phía trước và lùi.
Đảo ngược khoảnh khắc: Bởi vì các hướng con lăn đi qua nhau, nó có thể chống lại lực lật trên thiết bị và ngăn chặn biến dạng ổ trục hoặc lỗi sớm.
Phân phối lực đa hướng này làm cho ổ trục lăn chéo cải thiện đáng kể khả năng chịu tải của nó so với cấu trúc con lăn một chiều truyền thống, đồng thời đảm bảo độ cứng cấu trúc.
2.2 Thiết kế tỷ lệ tiếp xúc cao
Tỷ lệ liên lạc đề cập đến số lượng và diện tích tiếp xúc giữa con lăn và đường đua, ảnh hưởng trực tiếp đến khả năng chịu tải và độ ổn định truyền. Cấu trúc con lăn chéo làm tăng tỷ lệ tiếp xúc của con lăn và đường đua thông qua sắp xếp chéo:
Nhiều điểm tiếp xúc chia sẻ tải và giảm nồng độ ứng suất một điểm.
Tăng diện tích tiếp xúc làm giảm áp suất trên một đơn vị diện tích và cải thiện khả năng chống mài mòn.
Cải thiện độ ổn định truyền dẫn và giảm tải trọng tác động của bánh răng và con lăn.
Thiết kế tối ưu hóa chiều dài con lăn và hình dạng đường đua để đạt được góc tiếp xúc tốt nhất và phân phối tải cân bằng.
2.3 Hiệu suất độ cứng cấu trúc dưới hỗ trợ nhiều điểm
Hỗ trợ đa điểm không chỉ cải thiện khả năng chịu tải mà còn cải thiện đáng kể độ cứng của hỗ trợ. Những lợi thế do sự gia tăng độ cứng bao gồm:
Giảm biến dạng cơ học và đảm bảo độ chính xác định vị trong quá trình vận hành thiết bị.
Giảm rung và tác động và mở rộng cuộc sống cơ học.
Tăng tốc độ phản ứng động để đáp ứng các yêu cầu của tự động hóa công nghiệp hiện đại cho các chuyển động nhanh và chính xác.
Sự cải thiện chung của độ cứng và khả năng chịu tải là một lý do quan trọng tại sao cấu trúc con lăn chéo đã trở thành lựa chọn đầu tiên trong lĩnh vực máy móc cao cấp.
3. Hiệu suất thực tế và phân tích so sánh
3.1 So sánh chịu tải với cấu trúc con lăn ba hàng
Vòng bi lăn ba hàng truyền thống có một số ưu điểm nhất định về khả năng chịu tải, nhưng nó có những hạn chế so với cấu trúc con lăn chéo:
Hướng lực là đơn, dẫn đến khả năng chịu tải trọng trục yếu.
Khu vực tiếp xúc bị hạn chế, áp suất đơn vị lớn và tuổi thọ dịch vụ bị ảnh hưởng.
Khối lượng cấu trúc lớn và tốc độ sử dụng không gian không cao.
Cấu trúc con lăn chéo phân tán hiệu quả tải thông qua sắp xếp chéo, cải thiện giới hạn tải và đạt được khối lượng nhỏ hơn với lực lớn hơn.
3.2 Duy trì hiệu suất chịu tải cao trong cấu trúc nhỏ gọn
Thiết bị công nghiệp đang ngày càng theo đuổi thiết kế nhỏ gọn. Vòng bi số bên trong con lăn chéo đáp ứng xu hướng này với mật độ tải cao của nó:
Cấu trúc nhỏ gọn, lưu không gian cài đặt.
Khả năng chịu tải không giảm, và khối lượng nhỏ và cường độ cao đạt được.
Truyền bánh răng nội bộ đơn giản hóa hệ thống truyền thiết bị và cải thiện sự tích hợp.
Tính năng sử dụng không gian cao và chịu tải cao này là cực kỳ cạnh tranh trong các lĩnh vực khớp robot, dụng cụ máy chính xác, thiết bị y tế, v.v.
3.3 Cải thiện hiệp đồng giữa cuộc sống lâu dài và sự ổn định
Việc cải thiện khả năng chịu tải không chỉ được phản ánh trong khả năng chịu lực tức thời, mà quan trọng hơn, nó kéo dài tuổi thọ của ổ trục Slewing:
Tối ưu hóa thiết kế đường dẫn để giảm nồng độ căng thẳng cục bộ và giảm nguy cơ mệt mỏi.
Quy trình sản xuất chính xác cao đảm bảo sự chia lưới trơn tru giữa các con lăn và mặt đua và giảm hao mòn.
Bôi trơn hợp lý và niêm phong đảm bảo hoạt động ổn định lâu dài.
Kết hợp các yếu tố ở trên, ổ trục bánh răng bên trong con lăn chéo có thể duy trì hoạt động ổn định dài hạn dưới tải cao, giảm tần suất bảo trì và chi phí thời gian chết.
4. Tiềm năng trong tương lai trong sự phát triển công nghệ
4.1 Việc tăng công nghệ vật liệu đến giới hạn tải
Việc áp dụng các vật liệu mới cho phép cải thiện khả năng chịu tải:
Thép hợp kim cường độ cao giúp cải thiện khả năng chống mài mòn và điện trở mệt mỏi của bánh răng và con lăn.
Con lăn gốm làm giảm sức đề kháng lăn, cải thiện độ cứng và cuộc sống.
Các công nghệ xử lý bề mặt tiên tiến, như lớp phủ và xử lý nhiệt, tăng cường khả năng chống ăn mòn và kháng mòn.
Sự phát triển của công nghệ vật liệu cho phép vòng bi xoay chéo để duy trì hiệu suất tuyệt vời trong môi trường khắc nghiệt hơn.
4.2 Tích hợp các hệ thống dự đoán và dự đoán tải thông minh
Với sự tiến bộ của Công nghiệp 4.0, công nghệ cảm biến thông minh và thuật toán AI đang thay đổi phương pháp bảo trì các thành phần cơ học truyền thống:
Cảm biến tích hợp theo dõi tải trọng, nhiệt độ và rung động để nắm bắt trạng thái hoạt động trong thời gian thực.
Phân tích dữ liệu và bảo trì dự đoán để ngăn chặn quá tải và thất bại.
Động điều chỉnh phân phối tải, tối ưu hóa trạng thái tải và mở rộng tuổi thọ dịch vụ.
Công nghệ thông minh sẽ làm cho vòng bi lăn chéo hiệu quả và đáng tin cậy hơn.
4.3 Thay đổi cấu trúc cho kích thước lớn hơn và các chuyển động phức tạp hơn
Thiết bị cao cấp trong tương lai sẽ yêu cầu kích thước lớn hơn và các chuyển động phức tạp hơn cho vòng bi xoay:
Thiết kế mô -đun để kết hợp và bảo trì dễ dàng.
Hệ thống xoay có thể cấu hình lại để thích ứng với nhiều chế độ hoạt động.
Tích hợp nhiều chức năng hơn, chẳng hạn như định vị, phanh, v.v.
Những đổi mới này sẽ mở rộng hơn nữa các khu vực ứng dụng của vòng bi số bánh răng con lăn chéo để đáp ứng nhu cầu công nghiệp đa dạng.
Phần kết luận
Các bánh răng bên trong vòng xoay chéo, với cấu trúc con lăn chéo độc đáo và thiết kế bánh răng bên trong, cải thiện đáng kể khả năng chịu tải và độ cứng cấu trúc, đáp ứng các yêu cầu nghiêm ngặt của máy móc hiện đại cho vòng bi xoay hiệu suất cao. Từ cơ chế chịu tải cốt lõi đến sự tích hợp liên tục của vật liệu và công nghệ thông minh, các lợi thế kỹ thuật của nó tiếp tục mở rộng, trở thành hỗ trợ chính cho nhiều thiết bị chính xác cao.
Trong tương lai, với sự tiến bộ của công nghệ vật liệu và sản xuất thông minh, vòng bi số bánh răng con lăn vượt qua sẽ đóng một vai trò quan trọng trong phạm vi rộng hơn của các lĩnh vực công nghiệp và thúc đẩy hiệu suất cơ học lên một tầm cao mới.
